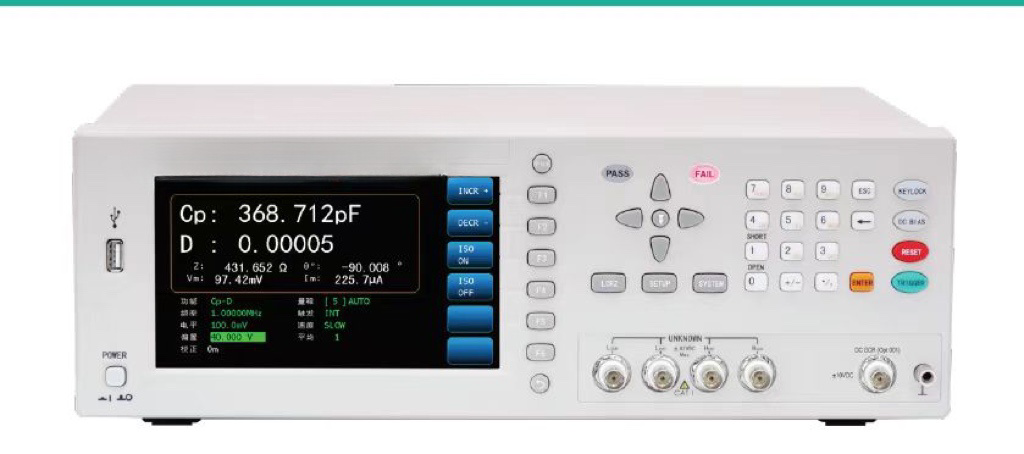

JZKC-ZK004C壓電阻抗分析儀

              阻抗分析主機

      材料分析夾具及配備分析軟件

關鍵詞：阻抗分析,壓電陶瓷，

  JZKC-ZK004C低頻阻抗分析儀是符合LXI標準的新一代阻抗測試儀器，其0.1%的基本精度、20Hz～5MHz的頻率范圍可以滿足元件與材料絕大部分低壓參數的測量要求，可廣泛應用于諸如傳聲器、諧振器、電感器、陶瓷電容器、液晶顯示器、變?nèi)荻O管、變壓器等進行諸多電氣性能的分析及低ESR電容器和高Q電感器的測量。

  JZKC-ZK004C（貨號）產品超高速的測試速度使其特別適用于自動生產線的點檢機，壓電器件的頻率響應曲線分析等等。其多種輸出阻抗模式可以適應各個電感變壓器廠家的不同標準需求。

  JZKC-ZK004C（貨號）產品以其卓越的性能可以實現商業標準和軍用標準如IEC和MIL標準的各種測試。

一、產品廣泛應用范圍：

1. 無源元件：傳聲器、諧振器、電感器、陶瓷電容器、液晶顯示器、變?nèi)荻O管、變壓器電,壓電器件，芯片組件和網絡元件等的阻抗參數分析和性能分析

2. 半導體元件：變?nèi)荻O管的C-VDC特性；晶體管或集成電路的寄生參數分析

3. 其他元件：印制電路板，繼電器，開關，電纜，電池等的阻抗評估

4. 介質材料：塑料，陶瓷和其他材料的介電常數和損耗角評估

5. 磁性材料：鐵氧體，非晶體和其他磁性材料

6. 半導體材料:半導體材料的介電常數，電導率和C-V特性

7. 液晶材料：液晶單元的介電常數、彈性常熟等C-V特性

二、主要技術參數：

1.測試頻率：20HZ-2MHZ或5MHZ(多種可選)

2. 測試電平:10mV～5V±（10%+10mV）

3. 輸出阻抗: 10Ω, 30Ω, 50Ω, 100Ω

4. 測試參數：C,L,R,Z,Y,X,B,G,D,Q,

5. 基本準確度: 0.1%

6. 顯示器: 350×260點陣圖形LCD液晶顯示

7. 可測量22種阻抗參數組合

8. 接口方式: RS232C或HANDLER

9. 電壓:AC-220V

10. 體積：高80mm＊寬205mm＊長230mm

11. 重量:3.5KG

12. 顯示方式：液晶顯示

13.可以配合ZJ-3，ZJ-6型壓電測試儀測試g33系數

14.觸發方式：手動，內觸發，外觸發
